SCHACHTUNTERTEILE PERFECT STANDARD

DIN V 4034-1, Typ 2 und EN 1917

Das Besondere an diesem Produkt

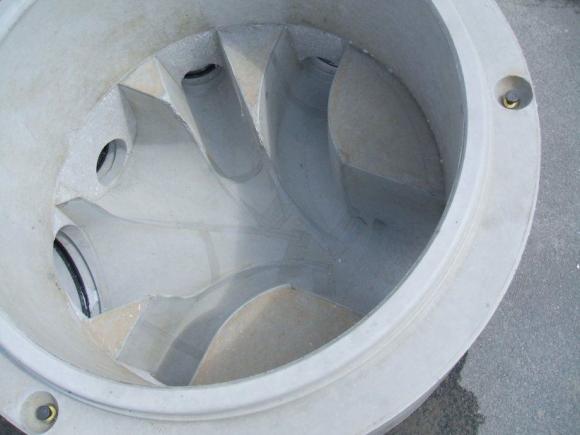

  • Schachtkörper, Gerinne und Auftritt in einem Guss monolithisch gefertigt

  • schalungserhärtet, für Regen- und Schmutzwasserkanäle

  • Betongüte C 40/50

  • Neigung im Gerinne 1 %

  • Wassereindringtiefe kleiner 20 mm

  • Seitenzulauf scheitelgleich zum Hauptgerinne

  • auch Ö-Norm geprüft

  • geeignete Rohranschlussdichtungen sowie Sonderanschlüsse werden separat berechnet

  • Neigung der Auftrittsfläche zur Schachtmitte 1:20 (Berme)

  • integrierte Kugelkopfanker, werden separat berechnet

  • Gerinne bis Anschlussdurchmesser DN 500mm scheitelgleich

  • Gerinne ab Anschlussdurchmesser DN 600mm max. 500 mm hoch

  • Schachtunterteile DN 1200 und DN 1500 auf Anfrage

Formate

DN

H/Bs mm

Ws mm

Gewicht kg/Stück

Rohranschluss

1000

650/150

150

1253

100

1000

675/150

150

1318

125

1000

700/150

150

1379

150

1000

750/150

150

1491

200

1000

800/150

150

1588

250

1000

850/150

150

1671

300

1000

950/150

190

2134

400

1000

1050/150

190

2227

500

1000

1150/150

230

2640

600
